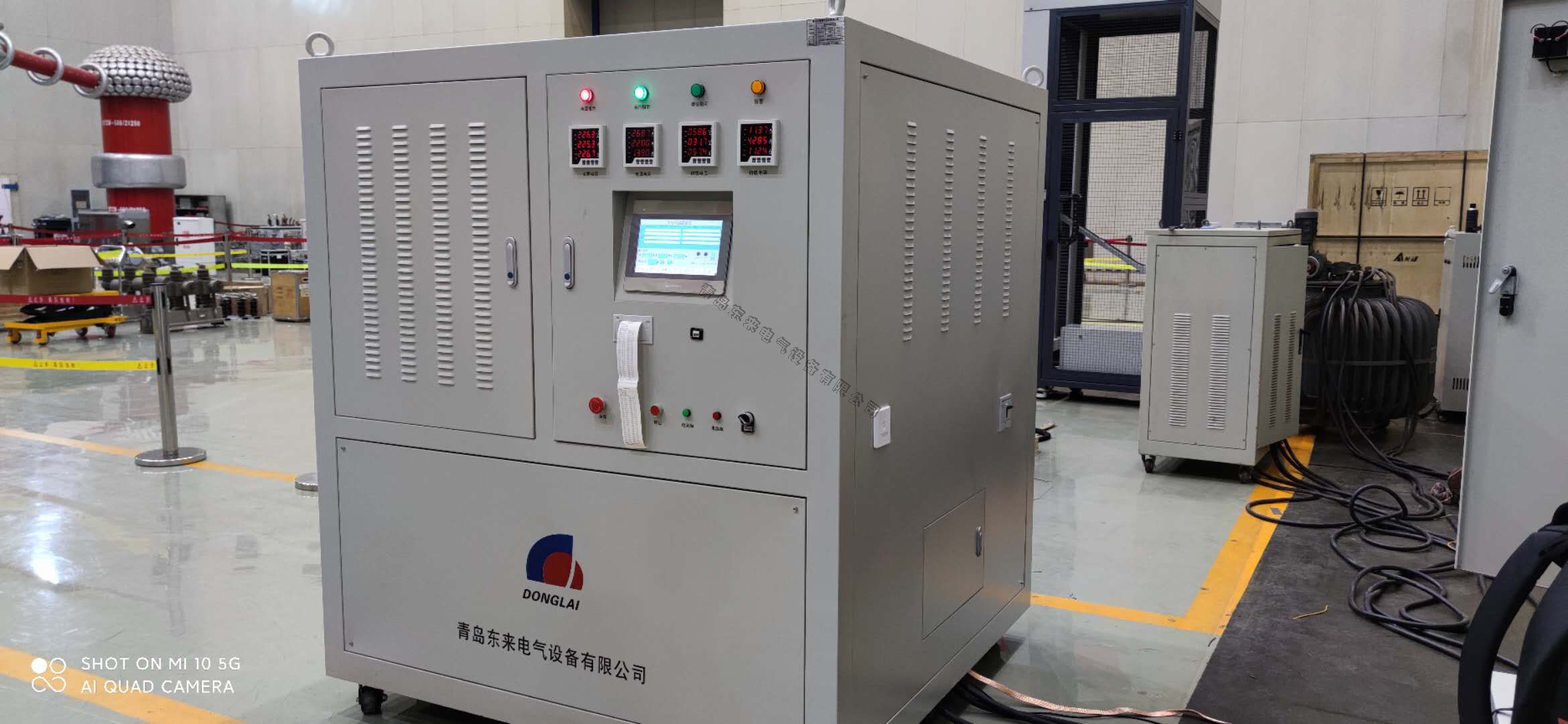

全自動三相溫升系統

本產品已申請專利專利號:ZL201621459606.2；ZL201720122569.4；L201720122570.7，索取更多祥細資料請咨詢ＱＱ：410621276　　電話：0532-88378488　手機微信：13854266298ＳＤＤＬ -10000Ｑ3 全自動三相溫升裝置主要由交流配電單元、調壓變壓器、變流器、功率補償組件、驅動控制單元、數據采集單元、人機界面、微機控制、溫度采集單元、組態軟件等組成 ，具有輸出功率大，體積小，重量輕等優點。主要用于高壓開關柜，低壓開關柜（ＪＰ柜），母線槽，電流互感器溫升，隔離開關溫升，電力金具溫升實驗，銅包鋼溫升實驗，以及其它新材料的溫升實驗！熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗，母排，電纜等

根據甲方對無極可調交流大電流試驗設備的功能要求：在輸出滿載三相AC10000A做溫升試驗，8小時以上運行：
1）內置高配置工控機，采用可編程控制器西門子PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
 2）進口PC機真彩10.0英寸大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
 6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；
7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）
8）帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用0.2Ｓ級互感器，并采用當前最新電力電子技術，抗干擾能力強，輸出精度高，最高可達0.5級。
 9） 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。
 10) 可根據用戶要求定制測試模塊，軟件終身免費升級
11）內置功率補償系統

   （2）技術參數
